In questo video preliminarissimo andiamo a vedere come gestire le Unità Stratigrafiche Murarie tramite una simbologia codificata che ci permetta di avere un quadro autoptico immediato dei rapporti stratigrafici tra USM.

Il sistema si basa (per ora) su alcuni passaggi statici che elenchiamo di seguito:

AVVERTENZA= LE USM DEVONO AVERE UNA CORRETTEZZA TOPOLOGICA ASSOLUTA

Estrarre i contatti tra i poligoni in pyArchInit_US_view mediante il comando di SAGA: Shared Polygons Edges

Usare come campo attributo US_s

Salvare il risultato in un file ASSI

Assegnare il JOIN ad ASSI tra campo unione us_s e ID_B e come campi uniti:
- us_s
- rapporti

Assegnale lo stile speciale tramite regole ad ASSI.

Fatta questa procedura sarete in grado di modificare i rapporti stratigrafici nella scheda USM e ottenere in automatico le simbologie relative sui prospetti.

Si ringrazia il gruppo di QGIS.it su telegram @qgis_it e Giuseppe Baiamonte per la dritta sull'algoritmo di SAGA GIS.

Buona visione e state con noi per la versione finale

BIBLIOGRAFIA DI RIFERIMENTO
Andrea Fiorini - I castelli della Romagna. Indagini di archeologia dell'architettura - https://www.ibs.it/castelli-della-romagna-indagini-di-libro-andrea-fiorini/e/9788878149489

pyArchInit - Nuovo sistema simboli per USM

17400

pyArchInit ArcheoImagineers

3y

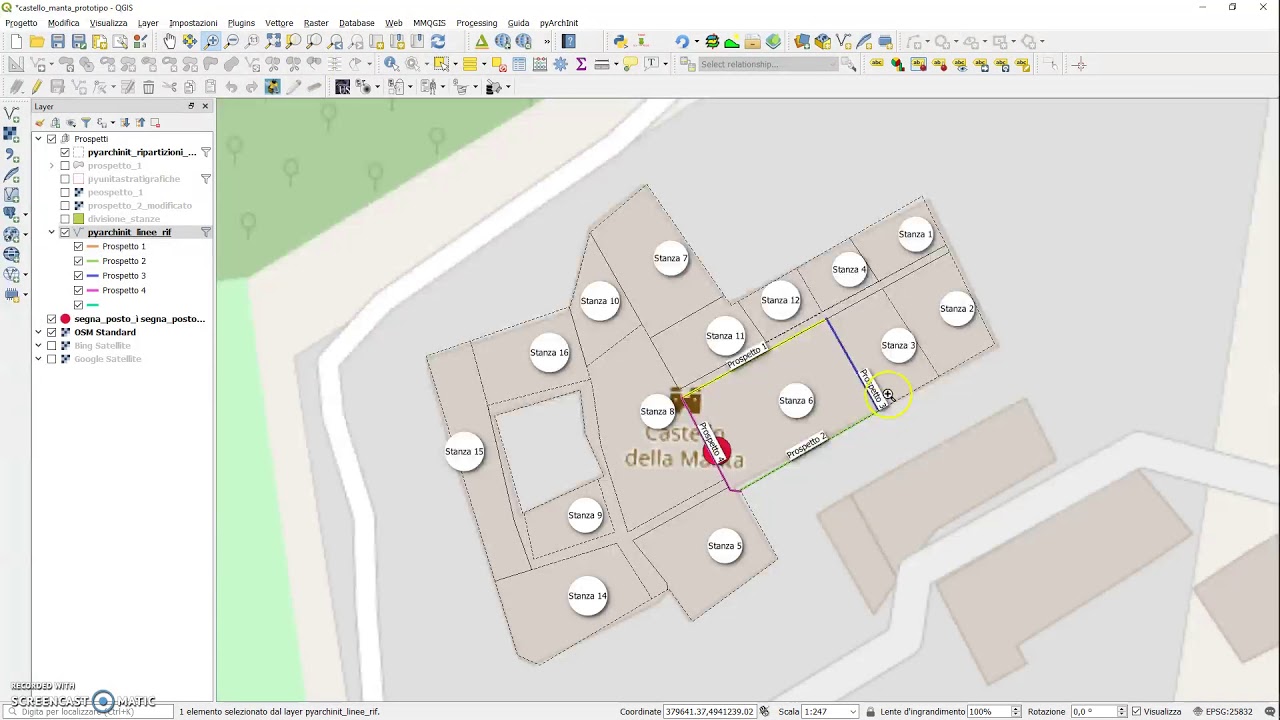

Un mini video di un prototipo sviluppato in un pomeriggio uggioso, sfruttando Qgis, pyArchInit, Blender e Blender GIS

Gestione alzati pyarchinitGoes2Blend3D

38200

pyArchInit ArcheoImagineers

4y

Ecco un piccolo video di appunti nel caso abbiate punti battuti con stazione totale e scaraicate in coordinate relative e le volete portare a mano per farle diventare in coordinate assolute sfruttando il segnalibro di QGIS.

Come spostare i punti da coordinate relative ad assolute sfruttando il Segnalibro

000

pyArchInit ArcheoImagineers

4y

Pronti per unire pyArchInit con la tecnologia dei Droni?

adArte Drone Unit for pyArchInit

000

pyArchInit ArcheoImagineers

4y

Il layer pyarchinit_tafonomia viene utilizzato per materializzare in 2D il punto della sepoltura descritta nelle schede di tafonomia/sepoltura. Tramite la view poi è possibile visualizzare i tematismi più disparati recuperandoli dalla scheda, incrociando dati di raccolta sul campo con analisi di tipo geografico.

30 - pyarchinit_tafonomia

000

pyArchInit ArcheoImagineers

4y

Il layer pyarchinit_strutture_ipotesi viene utilizzato per rappresentare i dati interpretativi legati alle strutture rinvenute in scavo come US.<br /><br />Il layer può essere utilizzato da solo per definire una prima serie di interpretazioni di scavo e infine con la scheda Struttura e la relativa view per arrivare alla realazione finale.

29 - pyarchinit_strutture_ipotesi

000

pyArchInit ArcheoImagineers

4y

Il layer pyarchinit_campioni permette di segnalare in pianta il punto di prelievo di un campione di materiale, sia relativo a scavi stratigrafici oppure ad altro tipo di indagine.<br />E' collegato tramite i suoi identificatori alla scheda Campioni.

27 - pyarchinit_campioni

000

pyArchInit ArcheoImagineers

4y

Il layer pyarchinit_reperti serve per segnalare nello spazio la collocazione o la posizione di rinvenimento di un oggetto che schederemo dentro a inventario_materiali

26 - pyarchinit_reperti

000

pyArchInit ArcheoImagineers

4y

In questo video andremo ad analizzare i due layer per la gestione dei dati stratigrafici da scavo:<br />- pyunitastratigrafiche<br />- pyarchinit_quote<br /><br />I due layer servono per gestire sia la documentazione al grezzo dei dati di scavo, sia la realizzazione successiva di piante composite, di struttura e di fase, con caratterizzazioni.

25 - I layer pyunitastratigrafiche e pyarchinit_quote
